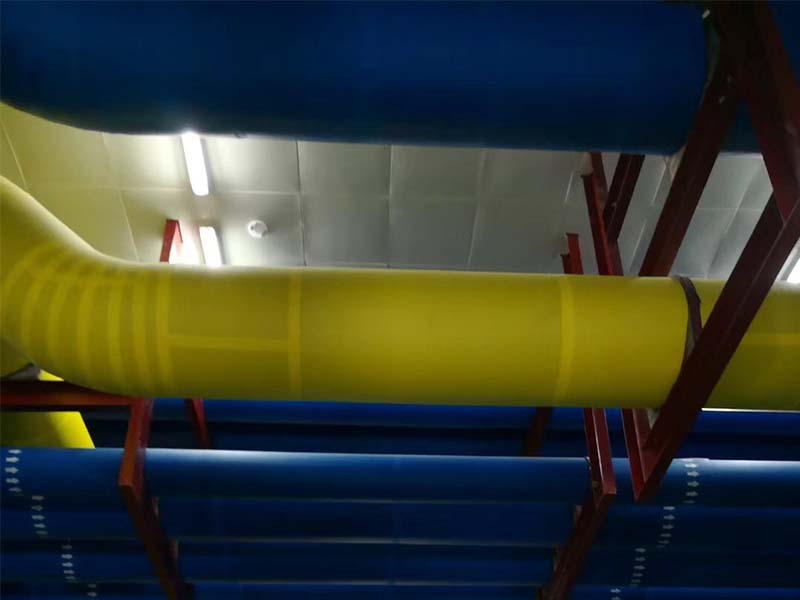

管道保温弯头在进行施工前，要进行计算，今天来讲一下管道保温弯头怎么算？管道保温中弯头下料方法分为两大类，一种是作图放样，整个过程由作图来完成，直到弯头样板做出来。另一种是通过公式来进行计算加上作图来完成的。

管道保温弯头的计算公式如下：

V=π×L×(D+1.033δ)×1.033δ

热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：

V＝π×(D＋1.033δ)×1.033δ

S＝π×(D＋2.1δ＋0.0082)×L

式中D——直径

1.033、2.1——调整系数；

δ——绝热层厚度；

L——设备筒体或管道长；

0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：

①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)

式中D′——伴热管道综合值；

D1 ——主管道直径；

D2 ——伴热管道直径；

(10～20mm)——主管道与伴热管道之间的间隙。

②双管伴热 (管径相同，夹角大于90°时)。

D′＝D1＋1.5D2 ＋(10～20mm)

③双管伴热 (管径不同，夹角小于90°时)。

D′＝D1 ＋D伴大＋(10～20mm)

式中D′——伴热管道综合值；

D1 ——主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

(3)设备封头绝热、防潮和保护层工程量计算式。

V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×N

S＝\[(D＋2.1δ)／2\]2 ×π×1.5×N

(4)阀门绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×N

S＝π(D＋2.1δ)×2.5D×1.05×N

(5)法兰绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×N

S＝π×(D＋2.1δ)×1.5D×1.05×N

(6)弯头绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／B

S＝π×(D＋2.1δ)×1.5D×2π×N／B

(7)拱顶罐封头绝热、防潮和保护层计算公式。

V＝2πr×(h＋1.033δ)×1.033δ

S＝2πr×(h＋2.1δ)

今天就给大家讲解其中比较易懂的方法。

管道保温弯头下料技术概括：弯头下料需要计算出弯头的大弧与小弧，即弯头的最大面与最小面。

第一步，计算弯头的最大面；

1、测量管道未保温之前的直径，知道保温层厚度。

2、计算方法公式为：管道直径+半径+保温层厚度×2×3.14÷4÷片数÷2=大面弯头的?。

3、计算弯头的小面：管道直径×3.14÷4÷片数÷2=弯头小面的?。

4、使用大面弯头的?+弯头小面的?÷2=弯头数据的中段（代号4）（代号4将会在以下讲到）

第二步，画辅助圆；

1、任意至今画出一个圆，将这个圆的周长平均分成4分，再分成12份，再将每份都平行打出平行线，这时会看到7条平行线。

2、将大面弯头的?与弯头小面的?分别在这7条线的最上端与最下端分别把数据导入到平行线中，（以中心线为准）将两条不同的标记上下纵向连接，（打出一条斜线），最宽的一端代号为数字7，一直往上标记6,5,4,3,2,1。

管道保温弯头价钱怎么算？根据弯头直径大小的不同，管道保温弯头包括弯头阀门、三通等计算工程价格。

管道保温工程报价，欢迎直接来电咨询四川涛翔天管道保温施工队！
